型号：2dm442
名称：两相步进驱动器
◼ 电流矢量控制
◼ 内置加减速控制
◼ 中、高速力矩补偿
◼ 参数自整定，电机自适应
◼ 振动小，低发热，低速运行平稳


→

特点

  • 参数自整定，电机自适应；
  • 内置高细分,振动小，低发热，低速运行平稳；
  • 中、高速力矩补偿；
  • 电流矢量控制，电流效能高；
  • 内置加减速控制，改善启停平滑性；
  • 电机运行位置记忆；
  • 输入信号差分光耦隔离，兼容5v~24v；
  • 用户可自定义细分；
  • 过流保护，过压保护；
  • 自动检测，可灵活选择脉冲边沿计数方式；
  • 绿灯表示运行，红灯表示保护或脱机；

基本规格、

错误报警及led灯闪烁次数


常见问题及故障处理

  • 1、电源灯不亮
  • 输入电源故障，请检电源线路.电压是否过低
  • 2、上电亮红灯报警
  • 电机电源相线是否连接
  • 驱动器输入电源电压是否过高或者过低
  • 3、脉冲输入后不转动
  • 驱动器的脉冲输入端的接线是否可靠
  • 驱动器系统配置中的输入方式是否为脉冲输入相关的输入方式
  • 电机是否使能松开

拨码开关设定

  • 电流选择开关：sw1、sw2、sw3
  • 静态半流或全流选择：sw4、on全流、off半流
  • 细分选择开关：sw5、sw6、sw7、sw8
  • 具体可参照面板丝印说明：开关打开为off，闭合为on

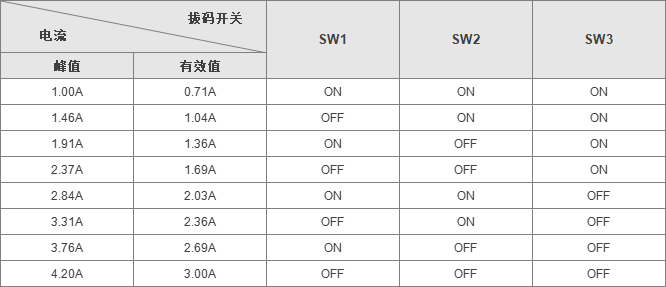

电流拨码表

细分拨码表

两相步进电机 42j1848-425 查看详情
两相步进电机 42j1860-417-01 查看详情
两相步进电机 57j1856-430-8 查看详情
两相步进电机 57j1880-450-jh 查看详情
两相步进驱动器 2dm420 查看详情
两相步进驱动器 2dm542 查看详情
型号
宣传手册
用户手册
通信手册

ce认证

ce rohs

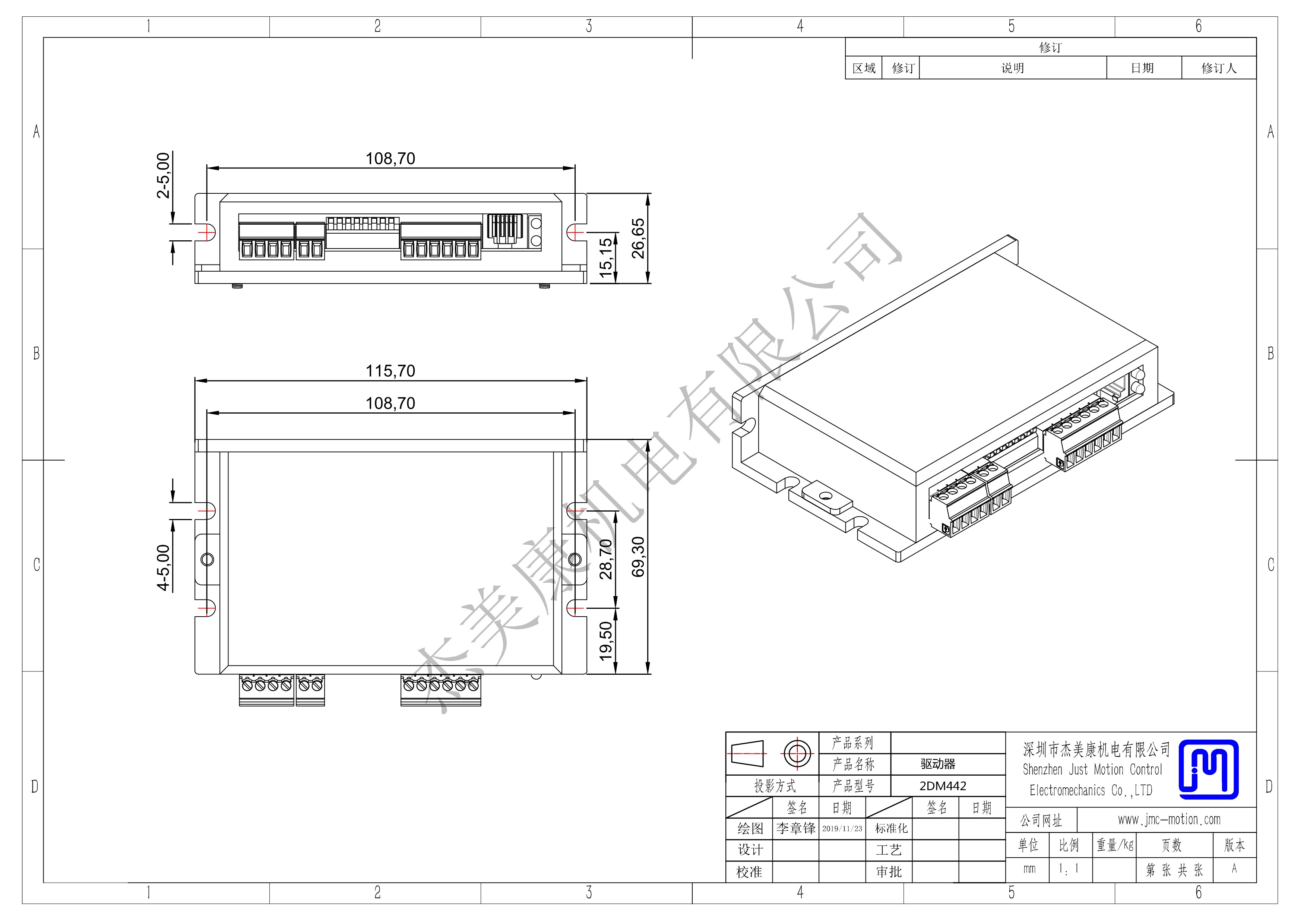

2d图纸
3d模型
调试
软件
设备
描述文件
2dm442
